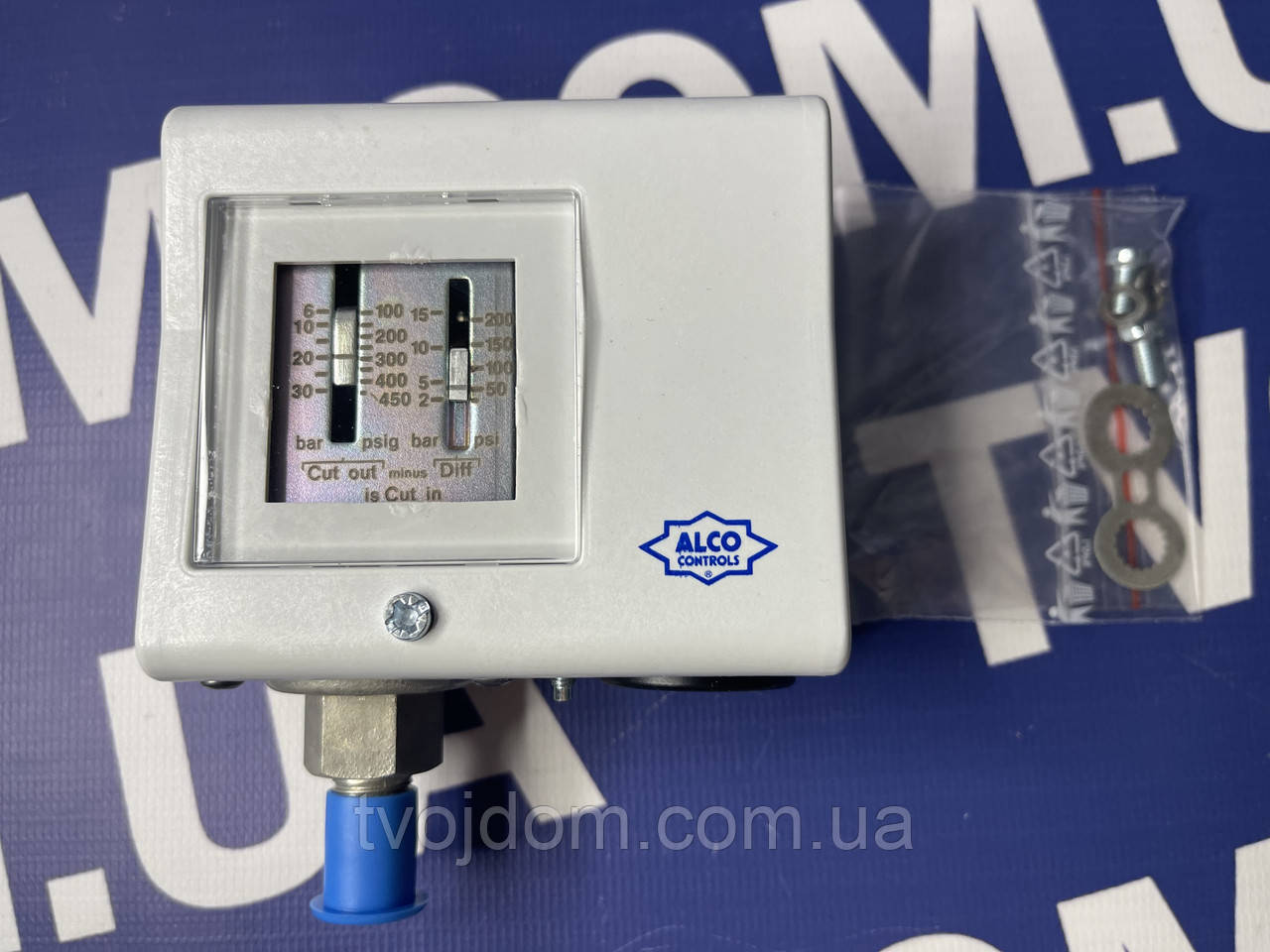

Реле високого тиску ALCO 4350500 PS1-A5A

Реле високого тиску ALCO 4350500 PS1-A5A

Технічні характеристики PS1-A5A

Технічні параметри

• Реле тиску, схарактеризики
• За допомогою реле тиску можна виконувати кілька функцій, до яких належать як, власне, регулювальні, так і захисні функції. Приклади використання реле тиску робочий цикл компресора, регулювання процесів відкачування та відтайки.Захисні функції охоплюють обмеження за тиском і вимкнення за підвищеного тиску, витоку холодоагенту або для захисту від замерзання
• Такі функції здійснюються за допомогою вмикання електричних контактів у разі виходу тиску за допустимі межі
• Реле тиску PS1/PS2 характеристики:
• Широкий діапазон тиску
• Версії з автоматичним і ручним настроюванням
• З'єднання під гайку або паяння
• Посилені контакти
• Високий робочий струм, потік заблокованого ротора макс.144А
• Стандартний контакт SPDT з однаковим струмом на обох контактах
• Здвоєний пресостат із двома окремими контактами SPDT по стороні НД і ВД
• Блокування регулювального гвинта для збереження параметрів
• Додатково:
• Змінюване повернення (для зменшення складських запасів)
• Заводські параметри на вимогу клієнта
• Інші типи сполук
• Технічні характеристики
• Типи контактів — 1SPDT для PS1 2відд.SPDT для PS2
• Індуктивне навантаження (AC15)-10А/230 В АС
• Індуктивне навантаження (DC13)-0,1А/230 В DC
• Струм за повного навантаження на електродвигун — 24 А/230 В АС
• Струм заблокованого ротора —144А/230 В АС
• Клас захисту DIN 40050/IEC 529-IP44
• Діапазон навколишньої температури -50*С до +70*С
• Максимальна температура з'єднання +70*С
• Вібростійкість (10 до 1000 Гц) — 4 г
• Вхід кабелю PG16
• Блокувальний пристрій-фіксатор
• Монтажні гвинти-М4/UNC 8-32

• №	Характеристика	Значення
  1	Модель	PS1-A5A
  2	Код товару	4350500
  3	Індуктивне навантаження (AC15)	10 A / 230 В AC
  4	Клас захисту DIN 40050/IEC 529	IP 44
  5	Вхід кабелю	PG 16
  6	Регульований діапазон верхній рівень, барів	6 … 31 бар
  7	Регульований діапазон нижній рівень, бар	2 … 15 бар
  8	Заводська установка, бари	16/20
  9	Тиск тестування, бари	36 бар
  10	Тип з'єднання	7/16"-20 UNF
