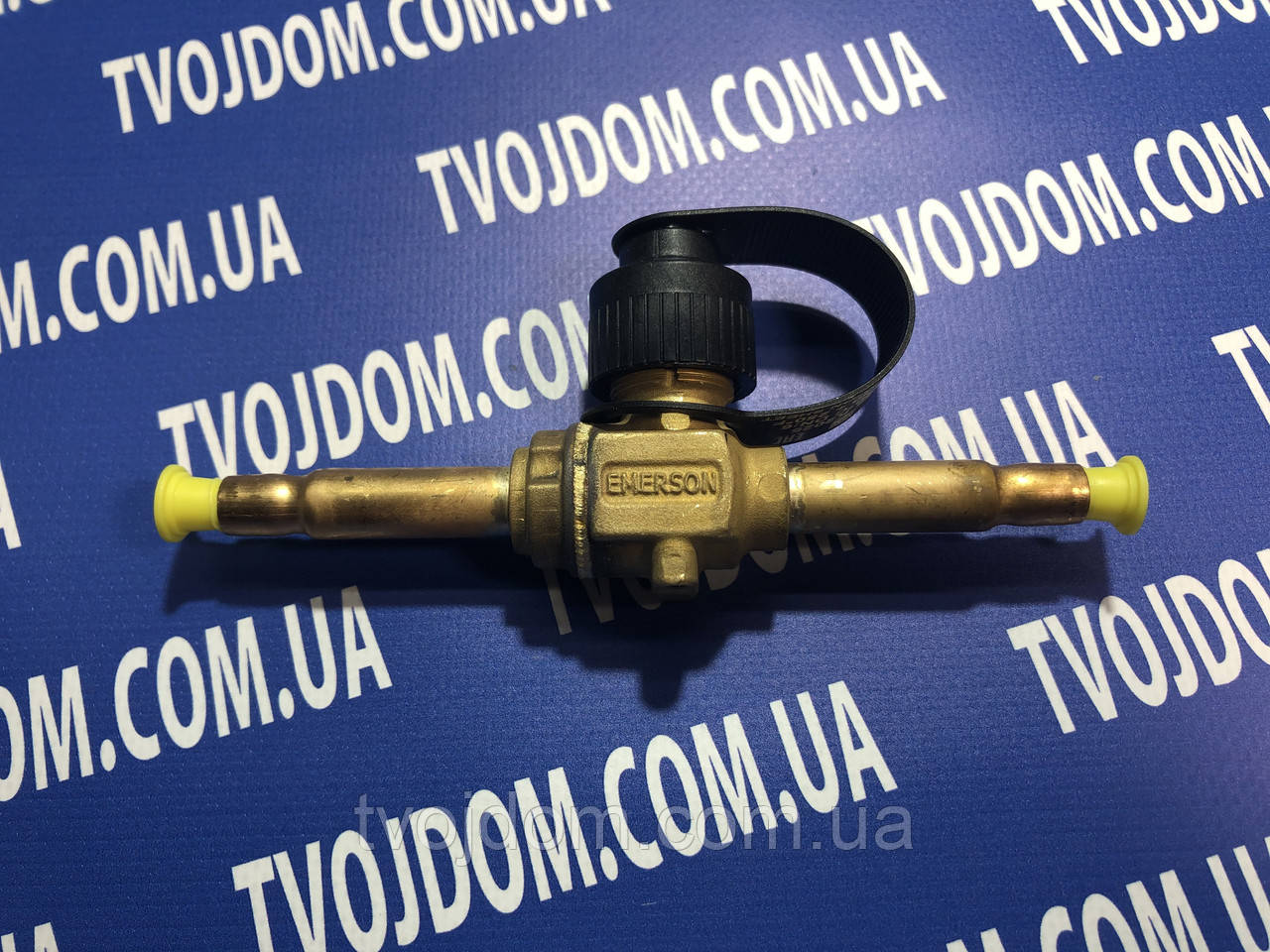

Кульовий вентиль Alco BVE 014 PCN 806730 Emerson

Кульовий вентиль Alco BVE 014 PCN 806730 Emerson

Кульовий двоспрямований вентиль, пропускна здатність — 1,3 м3/год. З'єднання під паяння — 1/4".

Технічні характеристики

Опис Вентиль (клапан) кульовий Alco Controls BVE-014

Двоспрямовані кульові вентилі Alco Controls серії BVE розроблені для ізоляції частин трубопроводів на лінії всмоктування, нагнітання й рідинної лінії під час зупинки системи на технічне обслуговування.

Вентилі серії BVE можуть встановлюватися в будь-якому положенні, що дасть змогу знімати ковпачок із його штока. Два нарізні отвори в корпусі спрощують монтаж. Вентилі мають герметичну конструкцію — латунний корпус із лазерним зварюванням. Кришка штока закріплена на корпусі за допомогою хомута. Є запобіжний клапан у кришці.

Сумісний з HCFC, HFC (R410A, R134a, R22, R404A, R507, R407C, R407A, R407F, R1234ze, R448A, R449A, R450A, R513A, R744, R124, R452A), мінеральним, синтетичним і поліефірним маслом. Сертифікат UL і маркування СЕ відповідно до PED 97/23 EC.

Схема-чертеж кульового вентиля Alco Controls BVE-014:

Корпус запірного  вентиля

Корпус запірного вентиля виготовляється з латунних заготівок, які потім зварюються. Конструкція повністю герметична. Для захисту запірного вентиля від перегрівання в процесі паяння використовуються подовжені мідні патрубки.

Внутрішня будова запірного  вентиля

Завдяки конструкції кульового запірного вентиля падіння тиску на вентилі зведено до мінімального значення. Кульовий елемент запірного вентиля хромований для збільшення терміну експлуатації та легшого та плавнішого закриття/відкриття. Внутрішня поверхня корпусу посилена покриттям TFE, що робить її стійкою до зношування й дає змогу зменшити внутрішні перетічки нижче рівня, прийнятого для сертифікації кульових запірних вентилів (для R22 становить 3 г/рік або 0,1 унція/год). 100% запірних вентилів тестується на гелієвому мас-спектрометрі в процесі виробництва.

Шток запорного  вентиля

Запірні вентилі серії BVE повністю відкриваються/закриваються за 1⁄4 оберту штока. Під час складання запірного вентиля шток встановлюється зсередини для запобігання прориву газу під тиском під час експлуатації системи або сервісного обслуговування. Положення кульового елемента вказано на торці штока. Є сталевий обмежувач. Ущільнення штока забезпечується двома неопреновими прокладками, витоку нижче від рівня, заведеного для сертифікації.

Кришка штока

Кришка штока запірного вентиля приєднана до корпусу гнучким хомутом, який запобігає випадковій втраті кришки. Кришка запірного вентиля має додаткове ущільнення. У разі порушення герметичності між штоком і корпусом, отвір у кришці дає змогу скинути тиск.
