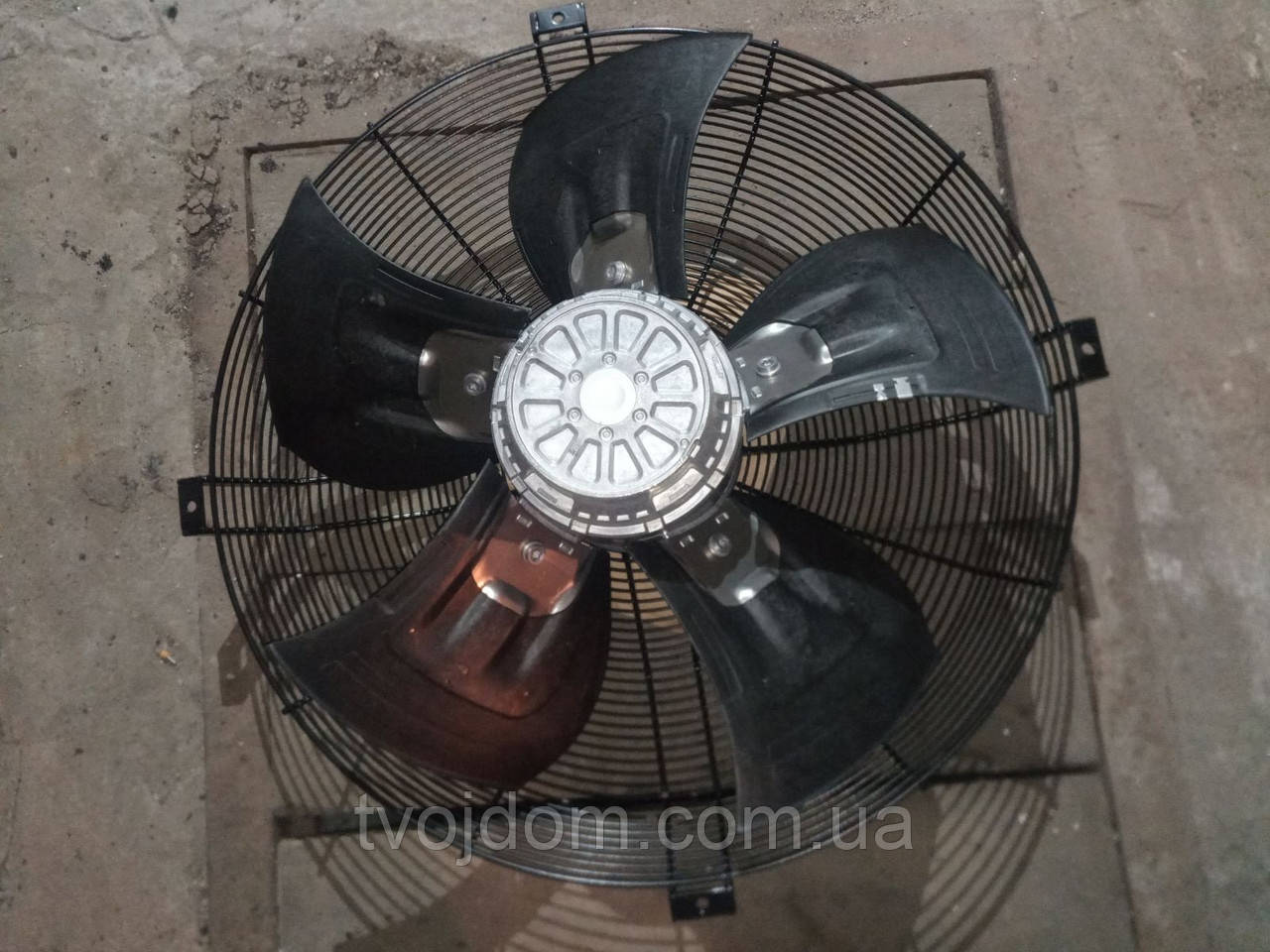

Осьовий вентилятор EBM-Papst S4D630-AD01-01

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Тип: S4D630-AD01-01

Мотор: M4D138-LA

Фаза: 3~

Номінальна напруга (VAC): 400

Частота (Hz): 50

Швидкість обертання (min-1): 1320

Вхідна потужність (W): 2630

Споживаний струм (A): 4,78

Макс. протидалення (Pa): 220

Мін. темп. окр. середовища (°C): -40

Макс. темп. окр. середовища (C): +60

Пусковий струм (A): 19,0

Дані згідно з директивою ErP

Категорія встановлення: A

Категорія ефективності: Статично

Регулювання частоти обертання: Немає

Вхідна потужність Pe (kW): 2,44

Витрата повітря qv (m3/h): 13365

Збільшувач. тиску pfs (Pa): 217

Швидкість обертання n (min-1): 1345

Технічний опис

Вага: 30 кг.

Розмір двигуна: 630 мм.

Покриття ротора: Скріплення заливкою з алюмінієм

Матеріал лопатей: Вкладень з алюмінієвої пластини, з полімерним покриттям PP

Матеріал захисної решітки: Сталь, з полімерним покриттям чорного кольору (RAL 9005)

Кількість лопатей: 5

Напрямок потоку: «V»

Напрямок обертання: Справа, вигляд на ротор

Ступінь захисту: IP 54

Клас ізоляції: «F»

Клас захисту від вологості: F3-1

Максимально допустима темп. довкілля електродвигуна (трансп./ зберігання): + 80 °C

Мінімально допустима темп. довкілля електродвигуна (трансп./ зберігання): - 40 °C

Положення під час монтажу: Будь-яке

Отвори для відведення конденсату: На боці ротора та статора

Режим роботи: S1

Пристрій підшипників електродвигуна: Кулькопідшипник

Контактний струм по IEC 60990 (вимірювальна схема рис. 4, TN-система): < 3,5 mA
